回路課題

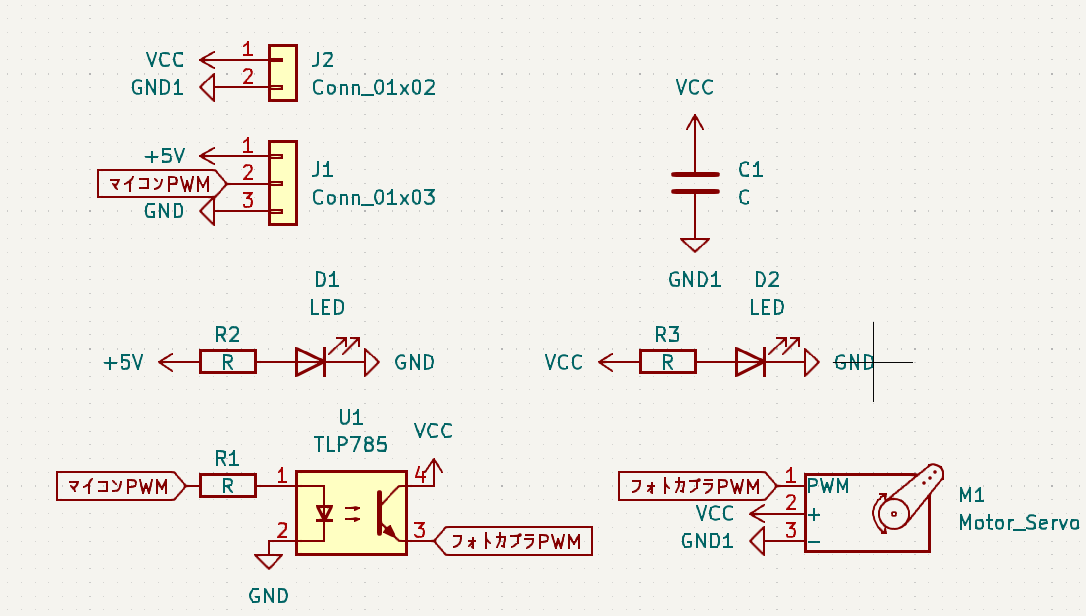

課題1: 以下の回路をKiCadで設計せよ（回路図とPCB）

環境

kicad : 回路設計 , PCB設計

以下の回路を設計し自身GITHUBにあげURLを提出せよ。 なお、フォルダーごと上げる必要がある点に注意すること。 抵抗値やコンデンサ容量は自身で決めよ．

以下の点に気をつけてPCBも作成せよ * 配線はウラ面にすること。 * 線の太さは最低1mmでGND1をベタグラウンドにせよ * 抵抗のフットプリント:R_Axial_DIN0207_L6.3mm_D2.5mm_P10.16mm_Horizontal * LEDのフットプリント:LED_D3.0mm

---

• conn_01x03はS03B-XASK-1を使用する
• conn_01x02は「XT30コネクター メス 基板取付用 XT30PW-F」を使用する
• サーボは直接繋がずS03B-XASK-1を利用する

---

ポイント

• コンデンサーはなぜつけてあるのか
• なぜグラウンドが二つあるのか
• フォトカプラってなに

---

参考に * 基礎入門電子工作の素 * https://moodle2.maizuru-ct.ac.jp/moodle/course/view.php?id=1881#section-8

課題2: 以下の回路をKiCadで設計し切削基盤を作成せよ

環境

kicad : 回路設計 , PCB設計

チャージポンプ回路を用いて倍電圧を作れ

5V入力し約１０V出力する回路を作れ

以下の素子を使え。　（部室にあるものを使用せよ） * ダイオード、セラコン、電解コンデンサ、トランジスタ、抵抗

回路を設計し自身GITHUBにあげURLを提出せよ。 なお、フォルダーごと上げる必要がある点に注意すること。

以下の点に気をつけてPCBも作成せよ * 配線はできる限りウラ面にすること。 * 線の太さは最低1mmでGND1をベタグラウンドにせよ * 回路サイズは40[mm]×40[mm]以内せよ

Note

著者:Shion Noguchi
