ESP32をArduino IDEで使うための環境構築ガイド

  • Arduino IDE(バージョン 1.8以上推奨)
  • ESP32開発ボード(例:ESP32 DevKitC, ESP32-WROOM-32など)
  • USBケーブル(マイコン接続用)
  • インターネット環境

Step 1:Arduino IDEのインストール

Windows / Mac / Linux 共通

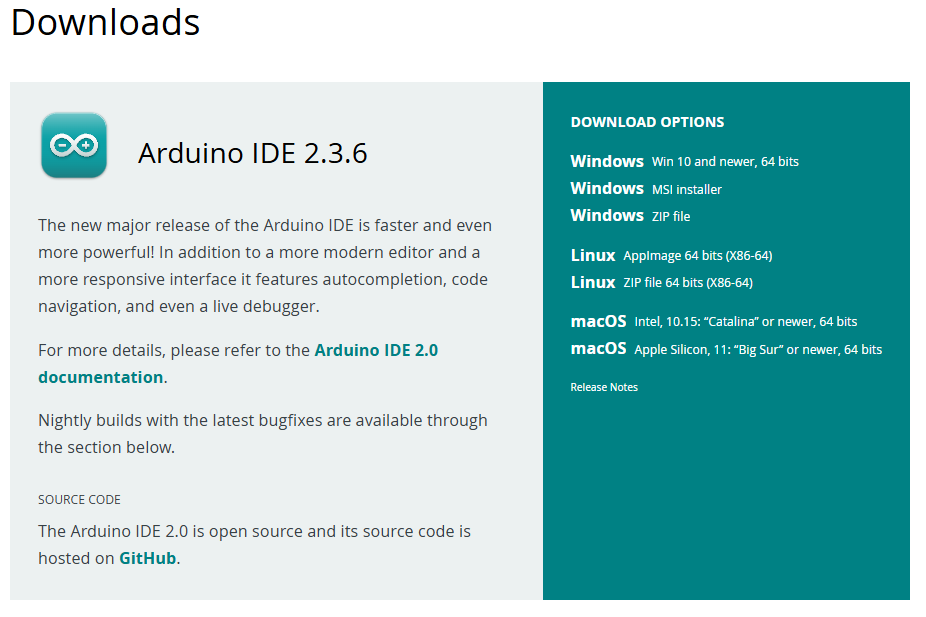

以下のリンクからArduino IDEをダウンロード&インストールしてください。

🔗 Arduino IDE ダウンロードページ

alt text

Step 2:ESP32ボードのボードマネージャ設定

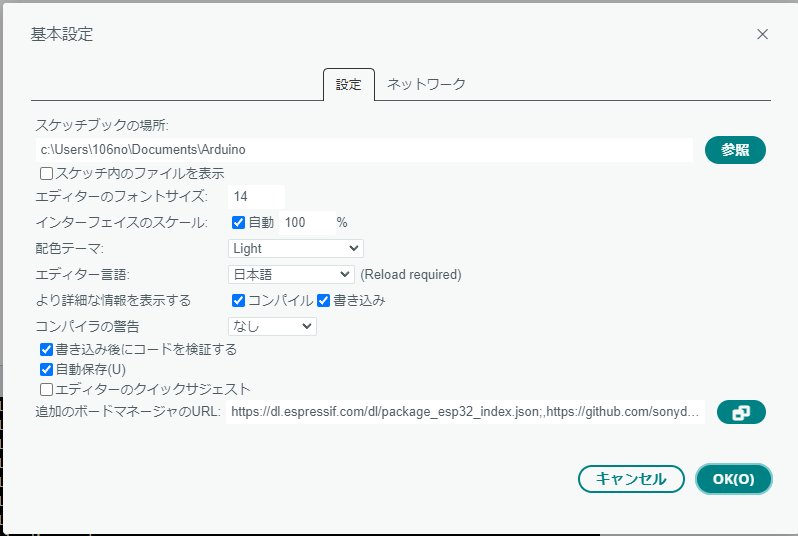

  1. Arduino IDEを開き、メニューから
    ファイル > 基本設定(Preferences)を選択。

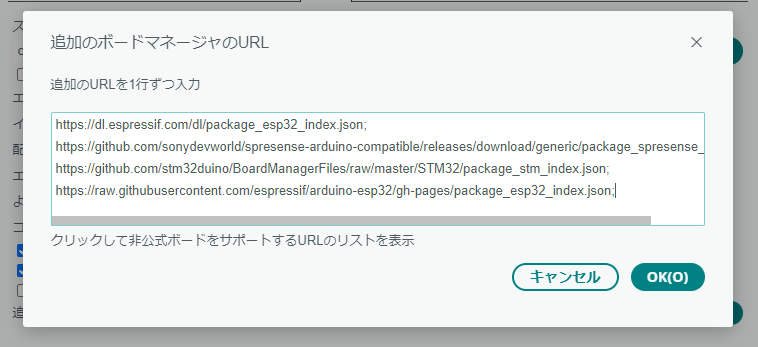

  2. 「追加のボードマネージャのURL」に以下を追加:

https://espressif.github.io/arduino-esp32/package_esp32_index.json

alt text

alt text

Tip

画像ではESP以外の設定も入っています.すでに他のURLがある場合は、カンマ区切りで追加してください.

Step 3:ESP32ボードパッケージのインストール

  1. ツール > ボード > ボードマネージャを開く。

  2. 検索欄に「esp32」と入力。

  3. 「esp32 by Espressif Systems」が表示されたら「インストール」をクリック。

Step 4:ボードの選択とポート設定

  1. ツール > ボードから、自分のESP32ボード(例:ESP32 Dev Module)を選択。

  2. ツール > シリアルポートから、ESP32が接続されているポート(例:COM3、/dev/ttyUSB0など)を選ぶ。

Step 5:LED点滅テスト(Lチカ)

ESP32に内蔵されているLED(多くはGPIO2)を点滅させて動作確認を行います。

コード例:LED_Blink.ino

// LEDが接続されているGPIOピン
#define LED_PIN 2

void setup() {
  pinMode(LED_PIN, OUTPUT); // ピンを出力モードに設定
}

void loop() {
  digitalWrite(LED_PIN, HIGH); // LED ON
  delay(500);                  // 500ミリ秒待機
  digitalWrite(LED_PIN, LOW);  // LED OFF
  delay(500);                  // 500ミリ秒待機
}

Tip

GPIOの番号はボードによって異なる場合があります.ボードの回路図などで確認してください.

Step 6:書き込み&実行

  1. プログラムをArduino IDEに貼り付け。
  2. (アップロード)ボタンをクリック。
  3. コンパイルと書き込み完了後、LEDが点滅すれば成功!

Tip

書き込み時に「BOOT」ボタンを長押しする必要があるボードもあります(例:ESP32 DevKitC)。

トラブルシューティング

  • ポートが表示されない → ドライバのインストールを確認
  • 書き込みに失敗する → BOOTボタンを押しながら書き込みを試す
  • LEDが点滅しない → GPIO番号を確認(ボードによって異なる)
