回路講習2

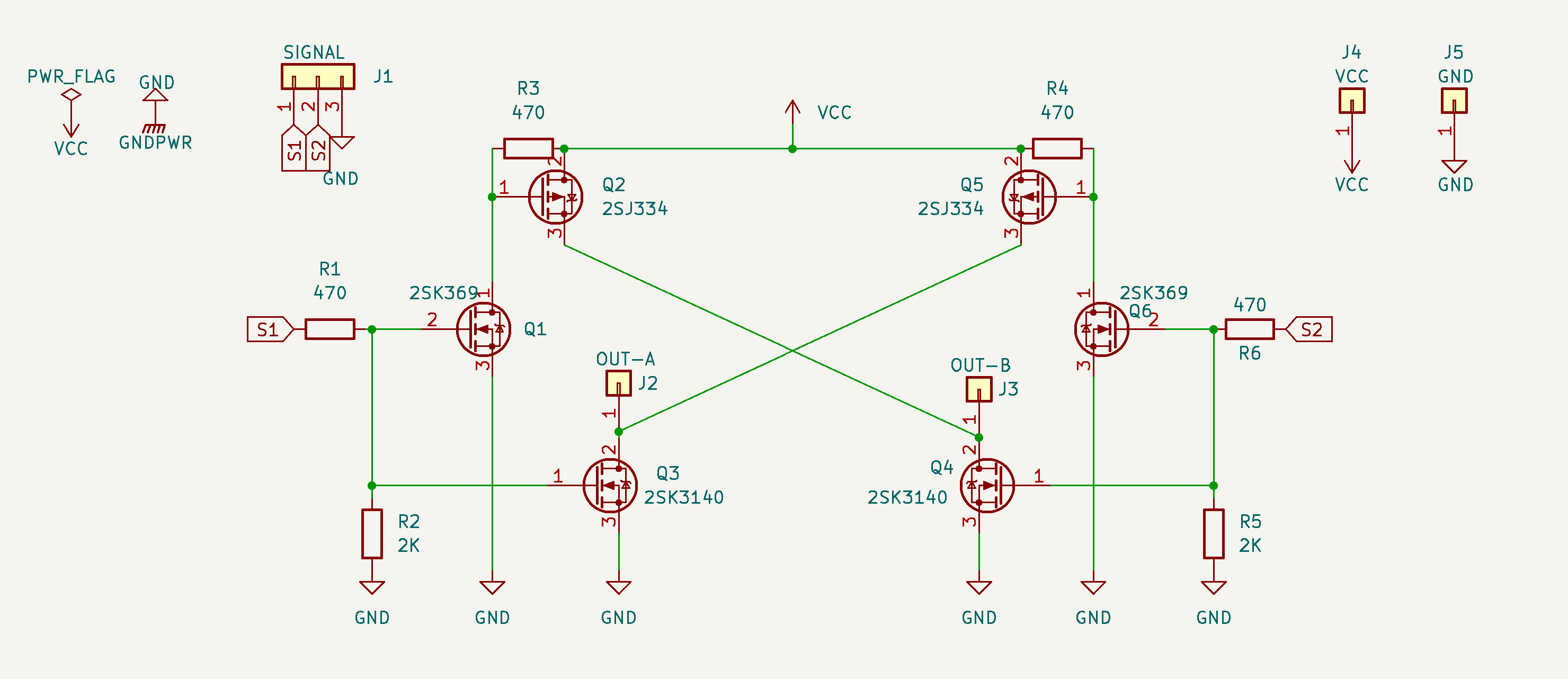

Hブリッジ回路を作る

Hブリッジ回路はＤＣモータの制御を行う回路 ＤＣモーターを正転逆転させることができます

今回はAltairMD_V7と違いPN混合のHブリッジを作成していきます．

部品一覧

  • PチャネルMOS　2SJ334
  • NチャネルMOS　2Sk3140
  • シリコンNチャネル　2SK369
  • 抵抗：普通のＲ、６個
  • 端子：Ｃｏｎｎ＿０１ｘ０１、４個
  • ３ピンヘッダ：Ｃｏｎｎ＿０１ｘ０３、１個
  • ＶＣＣ, ＧＮＤ, ＰＷＲ＿ＦＬＡＧ, ＧＮＤＰＷＲ

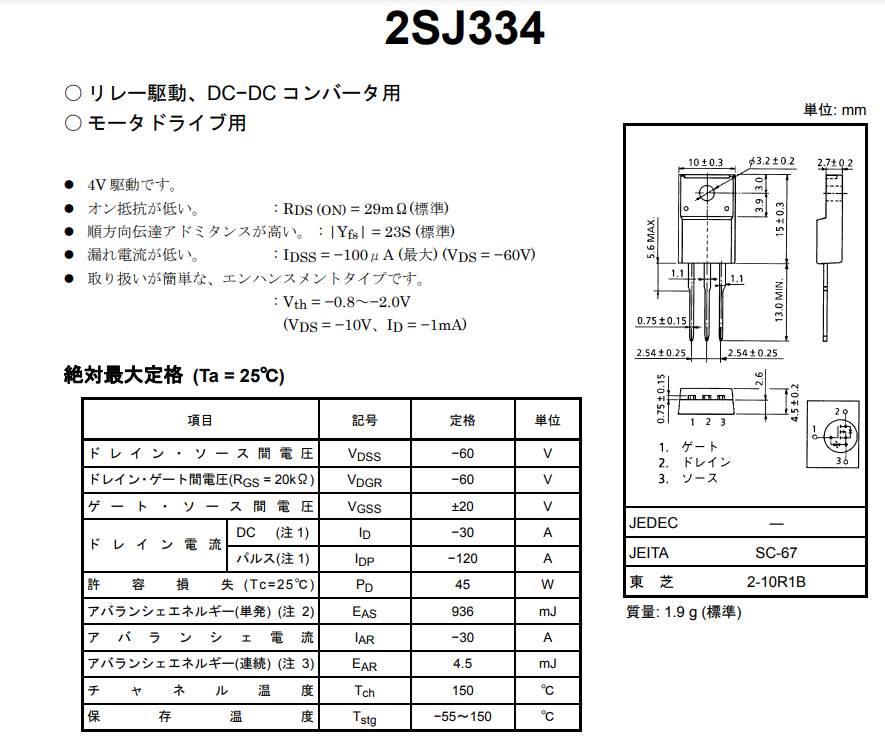

PchパワーMOSFET 60V30A 2SJ334

bg right:50% width:650px

ポイント

  • PチャネルMOS型

  • GDSの順 1.ゲート2.ソース3.ドレイン

  • JEITA:SC-67 -> TO-220SIS

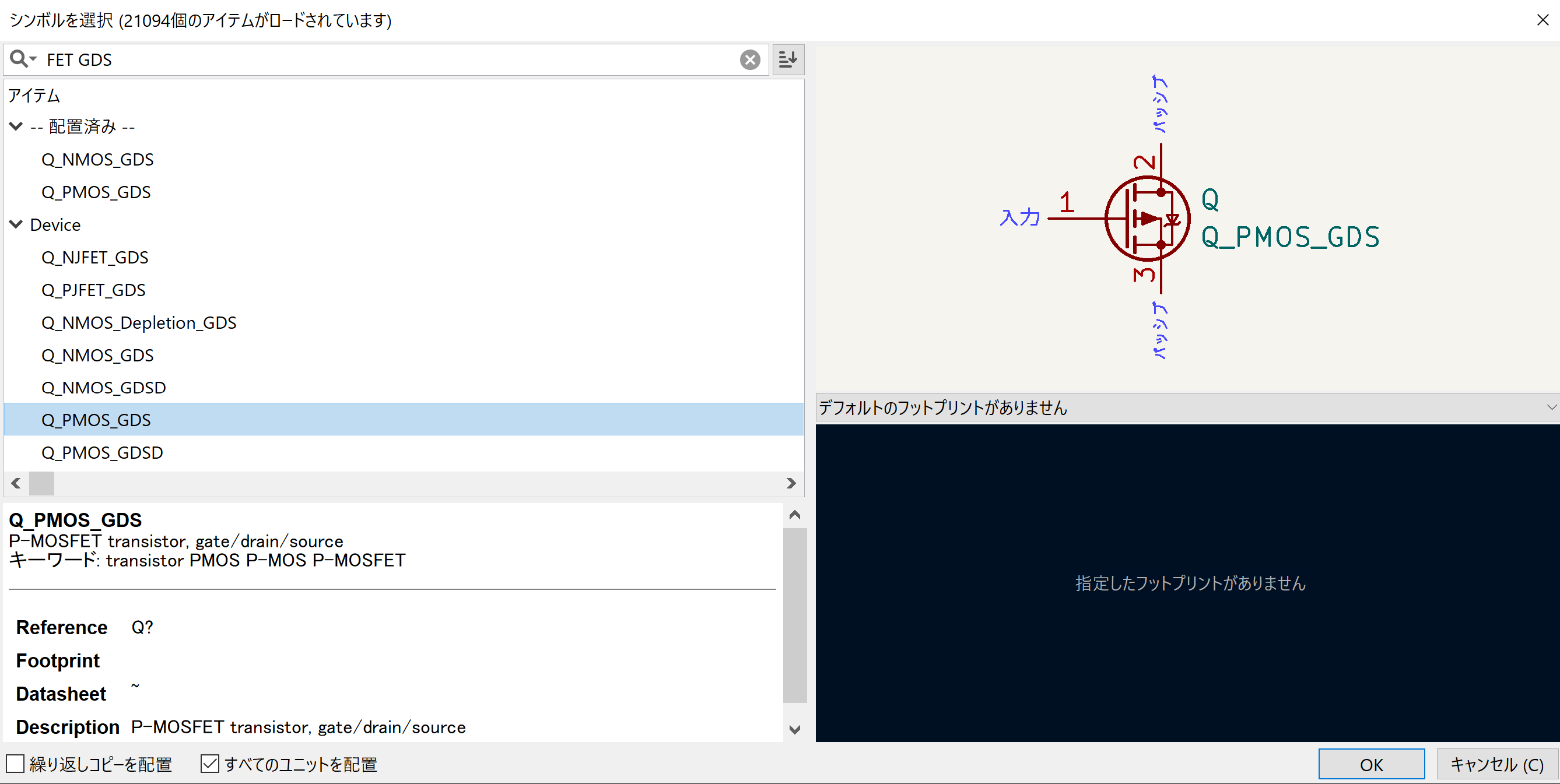

シンボル選択

２ＳＪ３３４は、ＦＥＴ Ｐチャンネル ピン配置がＧＤＳ

のものを選択する

[FET GDS]と検索

width:1200px

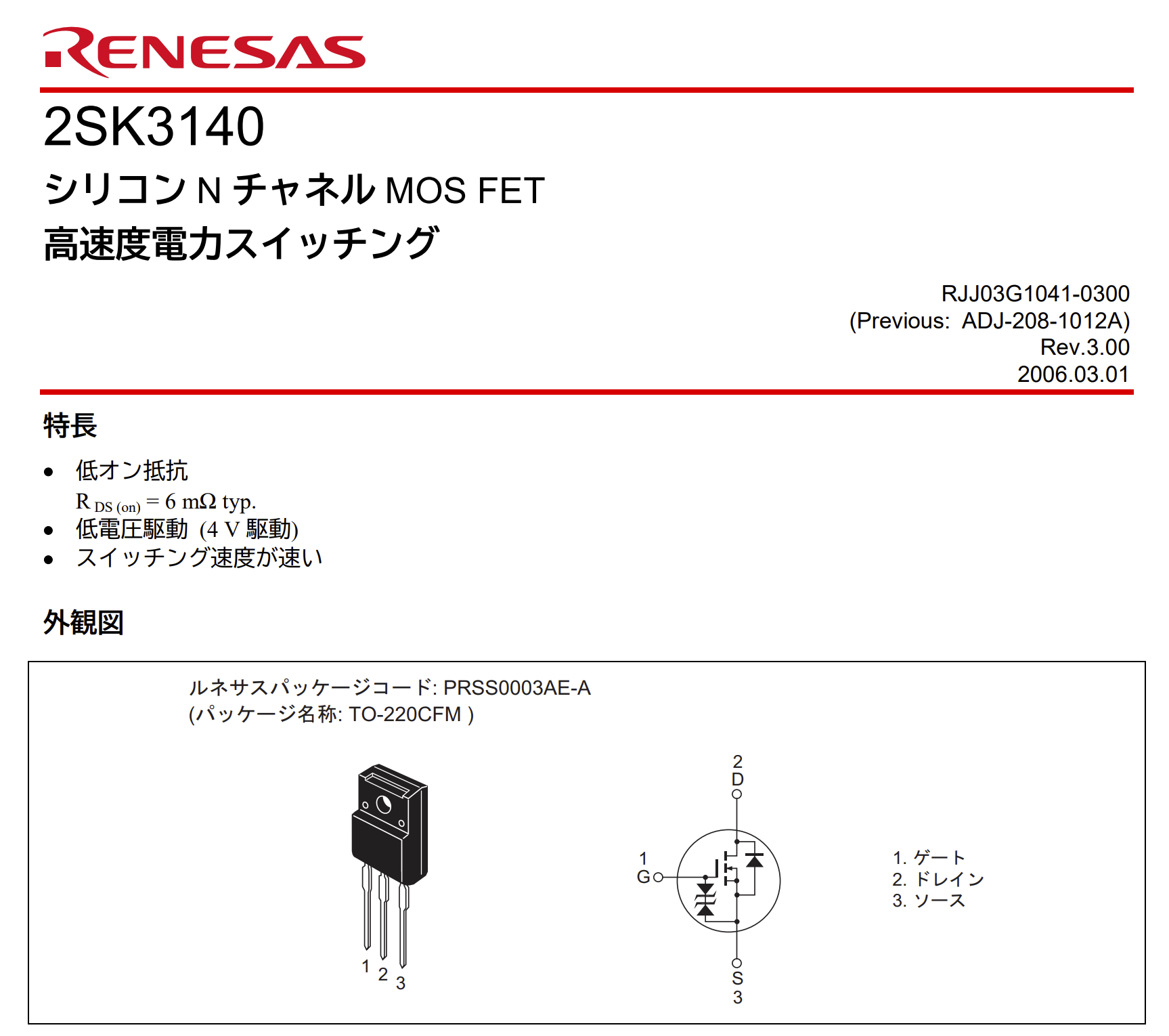

NchパワーMOSFET 60V60A 2SK3140

bg right:50% width:650px

ポイント

  • NチャネルMOS型

  • GDSの順 1.ゲート2.ソース3.ドレイン

  • TO-220CFM

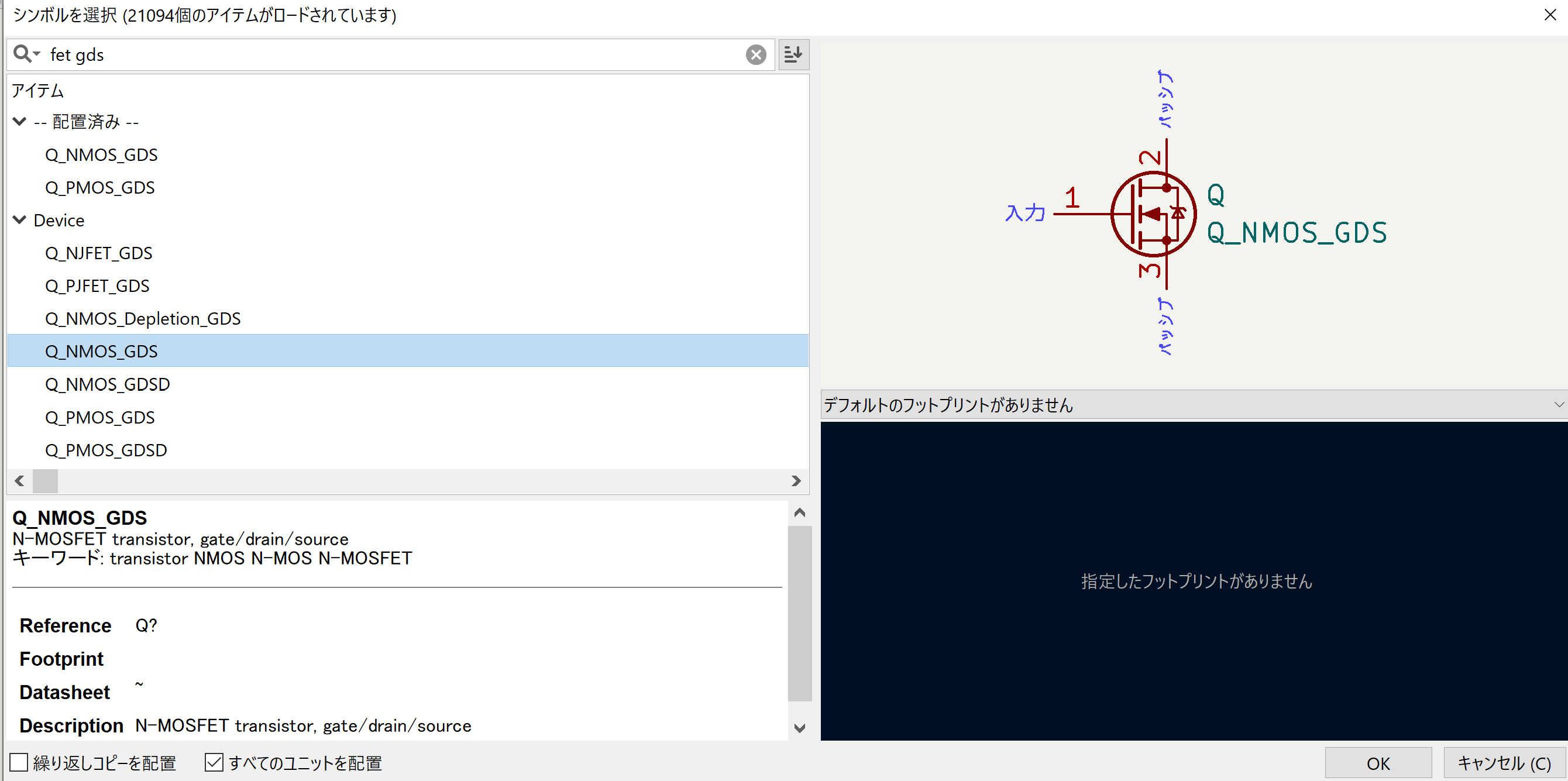

シンボル選択

２ＳＫ３１４０は、ＦＥＴ Ｎチャンネル ピン配置がＧＤＳ のものを選択する

[FET GDS]と検索

width:1200px

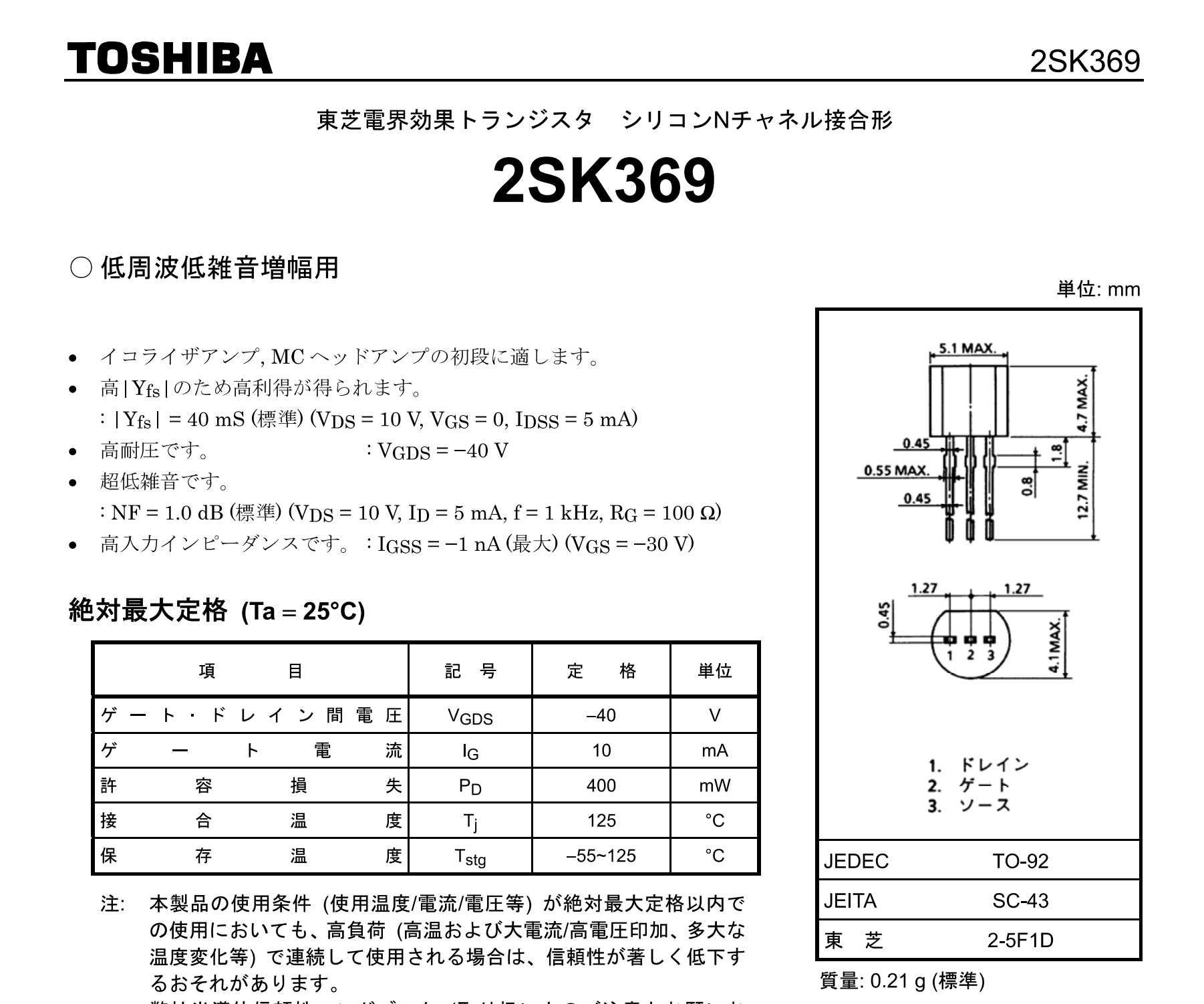

シリコンNチャネル　2SK369

bg right:50% width:650px

ポイント

  • シリコンNチャネル

  • DGSの順 1.ドレイン2.ゲート3.ソース

  • TO-220CFM

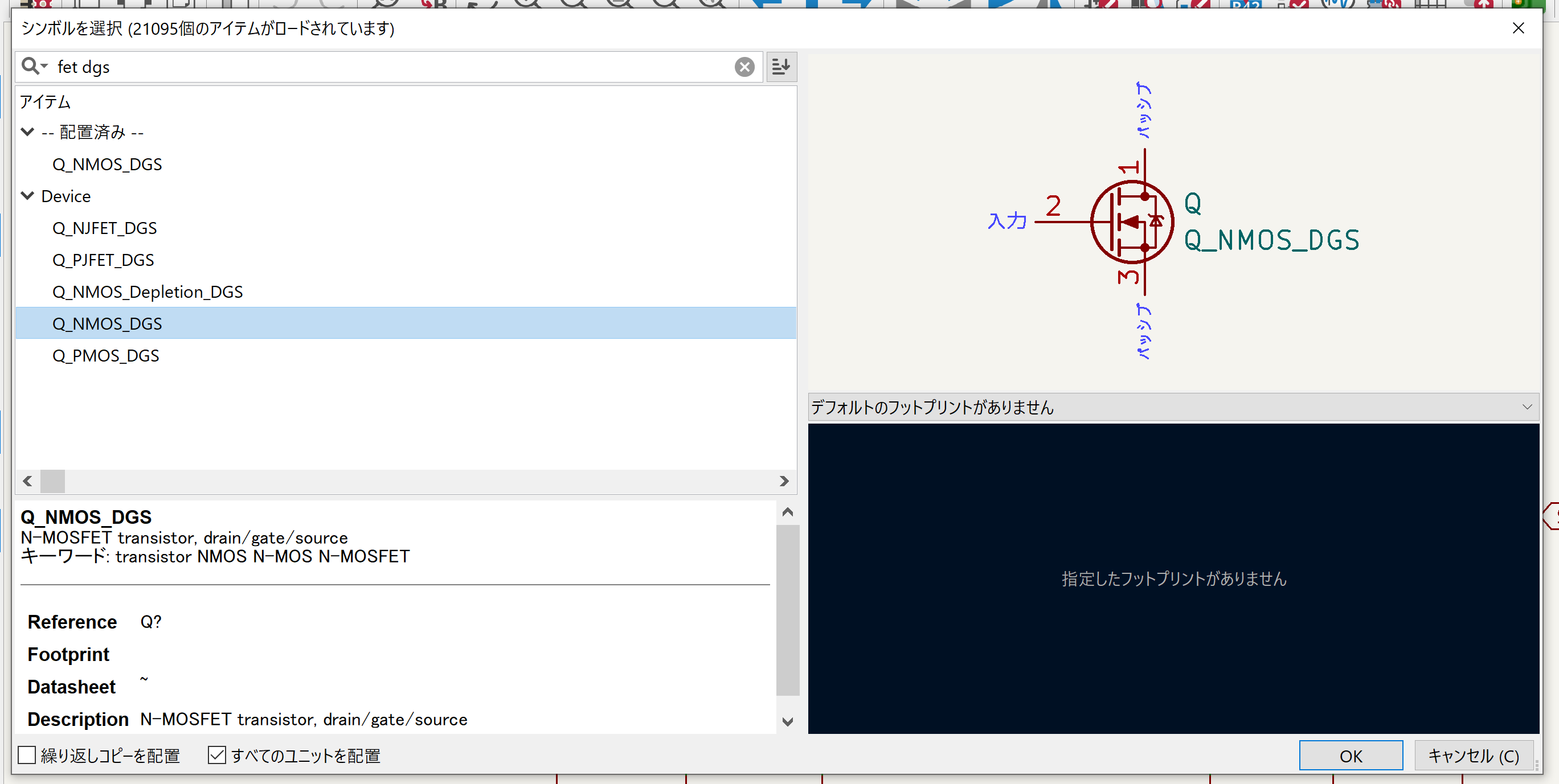

シンボル選択

２ＳＫ３６９は，ＦＥＴ，Ｎチャンネル，ピン配置がＧＤＳ のものを選択する

[FET DGS]と検索

width:1200px

その他の部品

  • 素子関連

    • 抵抗：普通のＲ、６個
    • 端子：Ｃｏｎｎ＿０１ｘ０１、４個
    • ３ピンヘッダ：Ｃｏｎｎ＿０１ｘ０３、１個

  • 電源関連

    • ＶＣＣ
    • ＧＮＤ
    • ＰＷＲ＿ＦＬＡＧ
    • ＧＮＤＰＷＲ

ラベルの使い方

width:100px

グローバルラベルを追加を選択．

そして名前を付けてOK

bg right:60% width:1000px

width:1200px

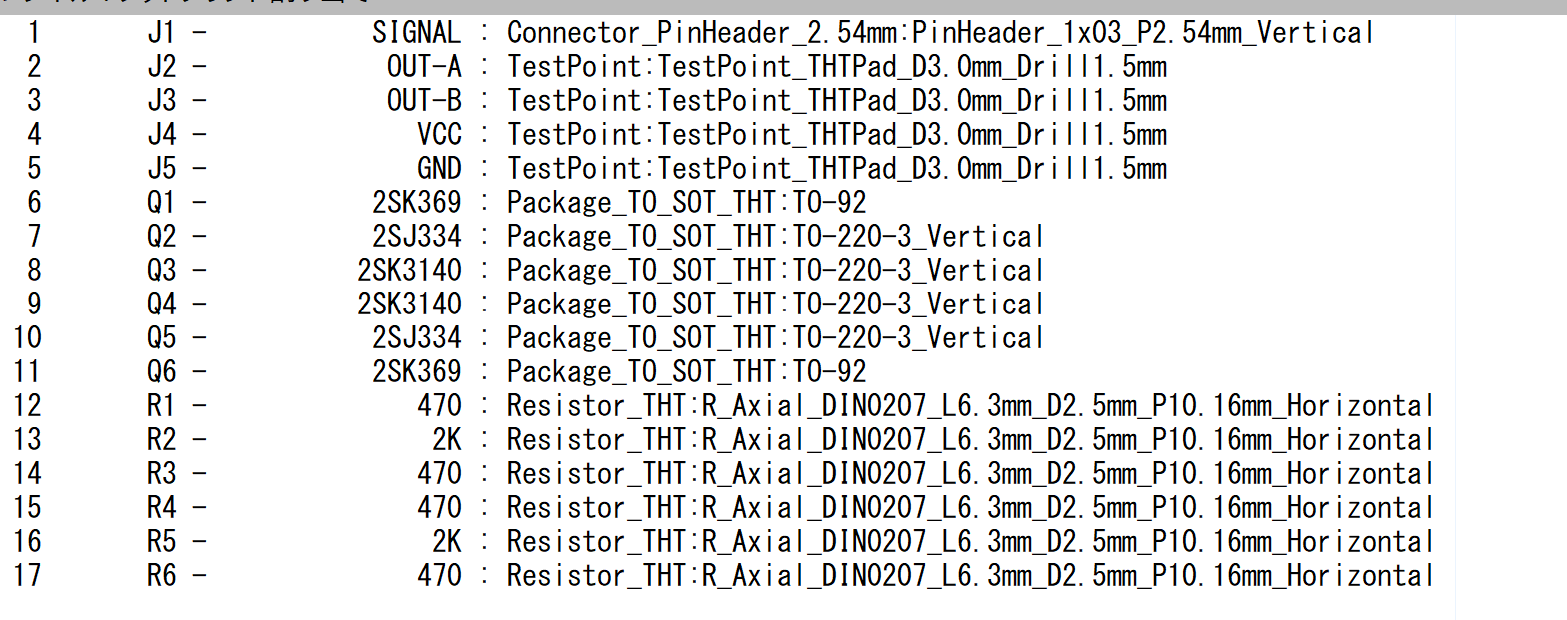

PCBをやろう！

Note

著者:Shion Noguchi
