ROS 2講習 第二回 -トピック通信のプログラム-

参考文献:ROS2とPythonで作って学ぶAIロボット入門

環境

• python 3.10
• ThinkPad L380 ubuntu22.04.3tls
• ROS2 humble

トピック通信プログラムの作り方

パブリッシャを使ったクラスの一般的な書き方

class パブリッシャのクラスの名前(Node):
    def __init__(self):  # コンストラクタ
        super().__init__('ノード名')
        self.pub = self.create_publisher(メッセージ型, トピック名, 通信品質)
        # 1.パブリッシャの生成
        # メッセージ型：トピック通信に使うメッセージの型
        # トピック名：メッセージを送るトピック
        # 通信品質：通信品質に影響を及ぼすバッファの数
        self.timer = self.create_timer(タイマの間隔[s], コールバック)
        # 2.タイマーの生成
        # 一定周期でパブリッシュする必要がなければタイマ不要
        # その他の必要な処理を書く

    def timer_callback(self):  # コールバック関数
        #メッセージに値を代入するなど
        #3.パブリッシュ
        self.pub.publish(メッセージ)
        #　メッセージをパブリッシュする
        # その他必要な処理を書く

⚠️注意点

Pythonを使うときは型をあまり意識しないが，ROS2の通信ではメッセージ型を間違えると通信ができなくなる．

標準メッセージ型 bool,Char,Float32,Float64,Int8,Int16,Int32,Int64,String,MultiArray 通信品質のバッファのデフォルトは１０

では新しくパッケージを作りましょう

cd ~/hazimete/src
ros2 pkg create --build-type ament_python --node-name topic_publisher_node topic_pkg

topic_publisher_node.py

import rclpy                         # ROS2のPythonモジュール
from rclpy.node import Node          # rclpy.nodeモジュールからNodeクラスをインポート
from std_msgs.msg import String      # std_msgs.msgモジュールからStringクラスをインポート


class hazimetePublisher(Node):  # "Happy World"とパブリッシュ並びに表示するクラス
    def __init__(self):  # コンストラクタ
        super().__init__('topic_publisher_node')
        self.pub = self.create_publisher(String, 'topic', 10)   # パブリッシャの生成
        self.timer = self.create_timer(1, self.timer_callback)  # タイマーの生成
        self.i = 10

    def timer_callback(self):  # コールバック関数
        msg = String()
        if self.i > 0:
            msg.data = f'アルタイル{self.i}'
        else:
            msg.data = f"終わり"
            self.destroy_timer(self.timer)
        self.pub.publish(msg)
        self.get_logger().info(f'パブリッシュ: {msg.data}')
        self.i -= 1

mein()関数は前とほとんど同じ

• インポート(３行目):create_publisher()はパブリッシャを生成．
• コンストラクト(7~11行目):文字列はf文字列．self.iはカウント用

ログの重要度 DEBUG,INFO,WARN,ERROR,FATALとレベルが高くなる 標準設定の場合はINFO以上が表示される．ここではINFOを使っているのでログが端末に表示される．GUIツールrpt_consoleでも読める

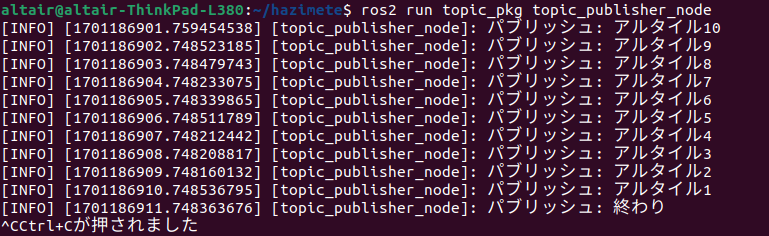

実行

~/hazimete$ colcon build
~/hazimete$ source ~/hazimete/install/setup.bash
~/hazimete$ source /opt/ros/humble/setup.bash
~/hazimete$ ros2 run topic_pkg topic_publisher_node

トピック通信プログラムの作り方

サブスクライバを使ったクラスの書き方

class サブスクライバのクラス名(Node):
    def __init__(self):  # コンストラクタ
        super().__init__('ノード名')
        # 1.サブスクライバの生成
        self.sub = self.create_subscription(メッセージ型,
                                            トピック名, コールバック, 通信品質)
        # メッセージ型：トピック通信に使うメッセージの型
        # トピック名：メッセージを送るトピック
        # コールバック:サブスクライバが使うコールバック
        # 通信品質：通信品質に影響を及ぼすバッファの数
　　# 2.コールバックの定義
　　# 新しい通信が届くとrclpy.spin()がコールバック呼び出し
   # メッセージを引数として取得可能
    def callback(self, msg):  # コールバック関数
    　　# msgを使った処理

topic_subscriber_node.py

import rclpy                         # ROS2のPythonモジュール
from rclpy.node import Node          # rclpy.nodeモジュールからNodeクラスをインポート
from std_msgs.msg import String      # std_msgs.msgモジュールからStringクラスをインポート


# Sring型メッセージをサブスクライブして端末に表示するだけの簡単なクラス
class hazimeteSubscriber(Node):
    def __init__(self):  # コンストラクタ
        super().__init__('topic_subscriber_node')
        # サブスクライバの生成
        self.sub = self.create_subscription(String,
                                            'topic', self.callback, 10)

    def callback(self, msg):  # コールバック関数
        self.get_logger().info(f'サブスクライブ: {msg.data}')

package.xmlの編集 topic_subscriber_node.pyでインポートしたモジュールを追加

                -
                -
                -
  <license>TODO: License declaration</license>

  <exec_depend>rclpy</exec_depend>
  <exec_depend>std_msgs</exec_depend>
  <exec_depend>geometry_msgs</exec_depend>

  <test_depend>ament_copyright</test_depend>
  <test_depend>ament_flake8</test_depend>
                -
                -
                -

setup.py

    entry_points={
        'console_scripts': [
            'topic_publisher_node = topic_pkg.topic_publisher_node:main',
            'topic_subscriber_node =topic_pkg.topic_subscriber_node:main',
        ],

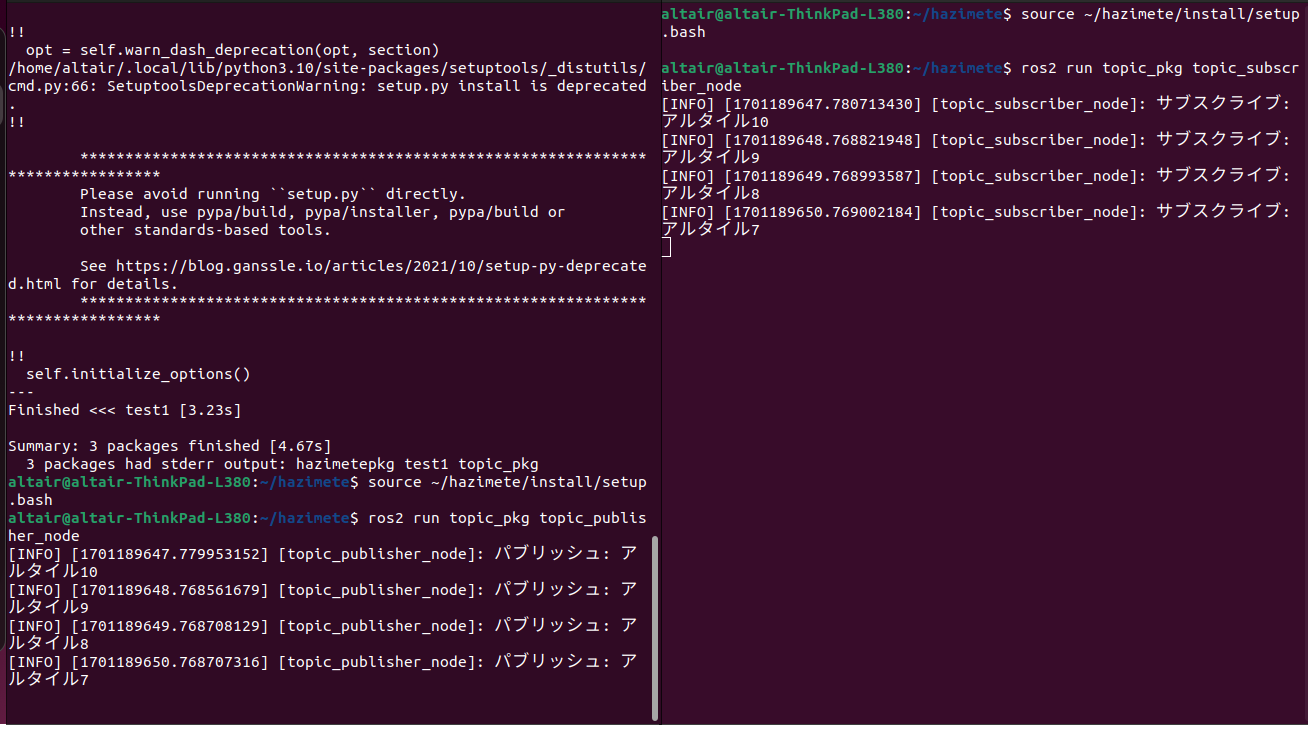

実行は端末をに分割して行う(先にサブスクライバを起動させておこう)

サブスクライブしてパブリッシュするプログラム

~/hazimete/src$ ros2 pkg create --build-type ament_python --node-name pub_sub_node pub_sub
~/hazimete/src$ cd ..
~/hazimete$

import sys
import rclpy
from rclpy.executors import ExternalShutdownException
from rclpy.node import Node
from std_msgs.msg import String, Int32
class hszimetePubSub(Node):
    def __init__(self):
        super().__init__('hazimete_pub_sub')
        self.pub = self.create_publisher(String, 'hmazimete_msg', 10)
        self.sub = self.create_subscription(Int32, 'number', self.callback, 10)
        self.happy_actions = ({
            1: '他の人へ親切な行動をします．',
            2: '他の人とつながる行動をします．',
            3: '健康になるために運動をします．',
            4: 'マインドフルネスをします．',
            5: '新しいことに挑戦します．',
            6: 'ゴールを決めて，まず１歩を踏み出します．',
            7: 'レジリエンス（回復力）をつけます．',
            8: '物事の良い面を見ます．',
            9: '人は皆違っていることを受け入れます．',
            10: '皆で協力して世界を良くします．'})
    def callback(self, sub_msg):
        pub_msg = String()
        self.get_logger().info(f'サブスクライブ:{sub_msg.data}')
        pub_msg.data = self.happy_actions[sub_msg.data % 10 + 1]
        self.pub.publish(pub_msg)
        self.get_logger().info(f'パブリッシュ:{pub_msg.data}')
def main():
    rclpy.init()
    node = hszimetePubSub()
    try:
        rclpy.spin(node)
    except KeyboardInterrupt:
        pass
    except ExternalShutdownException:
        sys.exit(1)
    finally:
        rclpy.try_shutdown()

• インポート(５行目):Int32,Stering型をstd_msgs.msgモジュールをインポート
• hszimetePubSubクラス(８~27行目):日にちのデータをサブスクライブしてそれに一致するハッピ−アクションを実行する

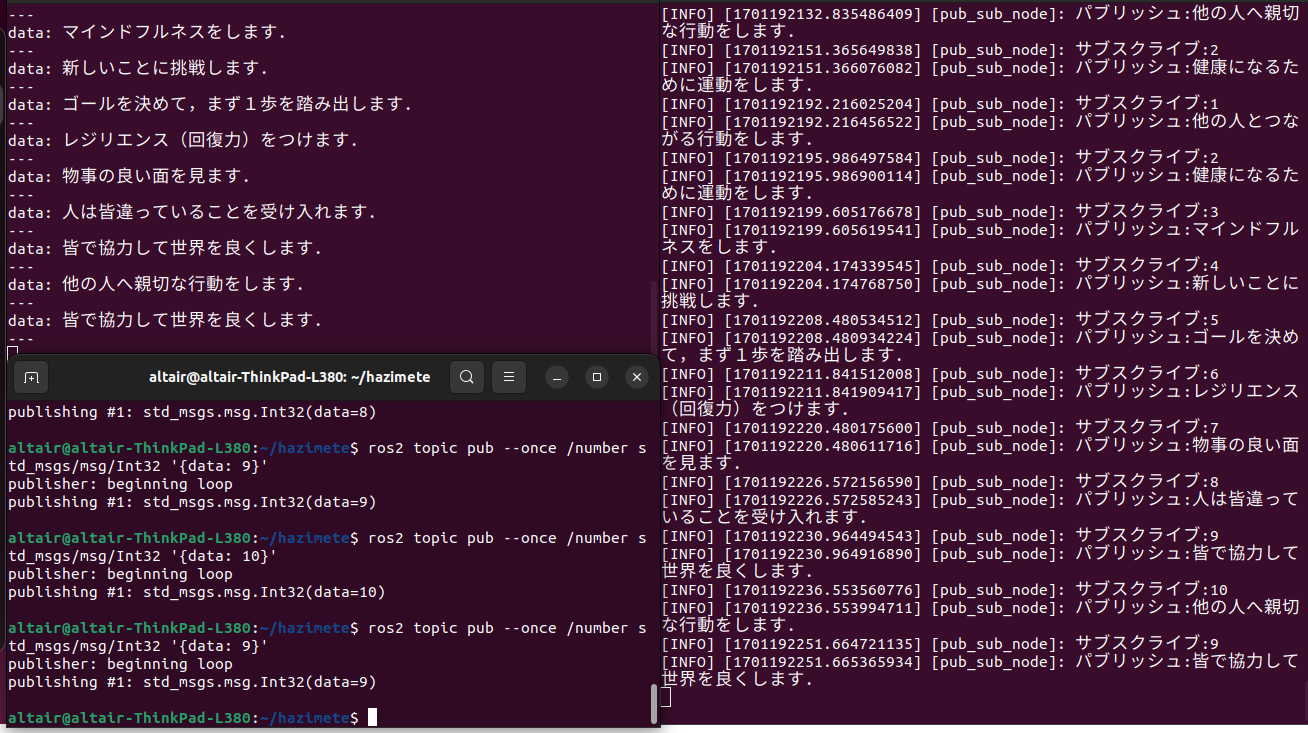

ros2 topic pubコマンドでメッセージを送り，そのノードが処理してパブリッシュしたメッセージをros2 topic echoコマンドで表示させる．端末を３分割します

~/hazimete/src$ cd ..
~/hazimete$ colcon build
~/hazimete$ source ~/hazimete/install/setup.bash

ros2 topic listで利用可能トピックが見れる

ros2 topic echo /hmazimete_msg

メッセージをプッシュします（--onceだから１回だけ）引数トピック名，メッセージ型，データ（辞書型）＊注：'{data: 1}'のdata:と1の間のスペース忘れずに．

ros2 topic pub --once /number std_msgs/msg/Int32 '{data: 1}'

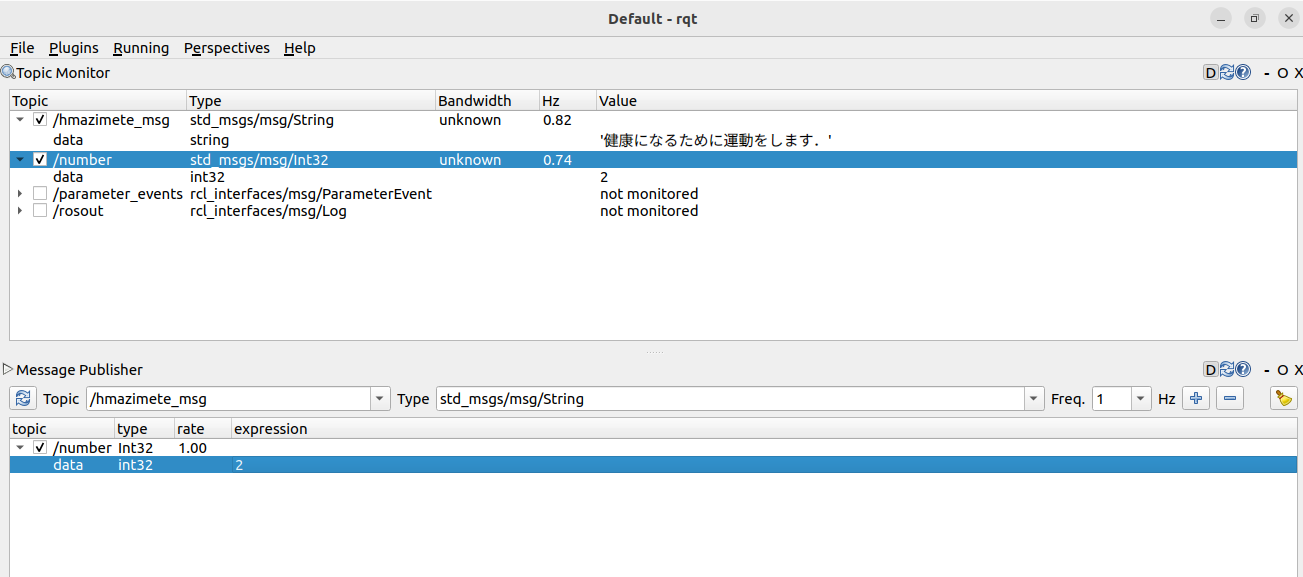

GUIを使ってみる

rqt

Note

著者:Shion Noguchi
