Altair_module_system
CAN バスで統一された、ロボット向けアクチュエータ制御モジュール群です。
ROS2 PC から USB-to-CAN アダプタを介し、モータ(MDD)・サーボ(Servo)・電磁弁(Solenoid Valve) の 3 種類のモジュールを制御します。
すべてのモジュールは STM32F446 をコントローラとし、CAN1 (1 Mbps) で通信を行います。
使い方

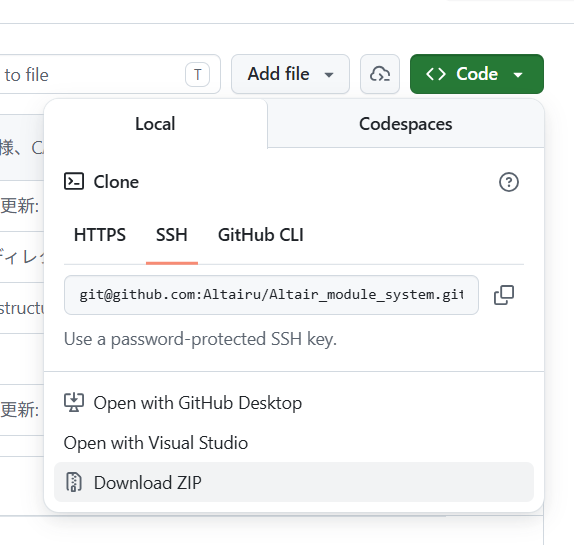

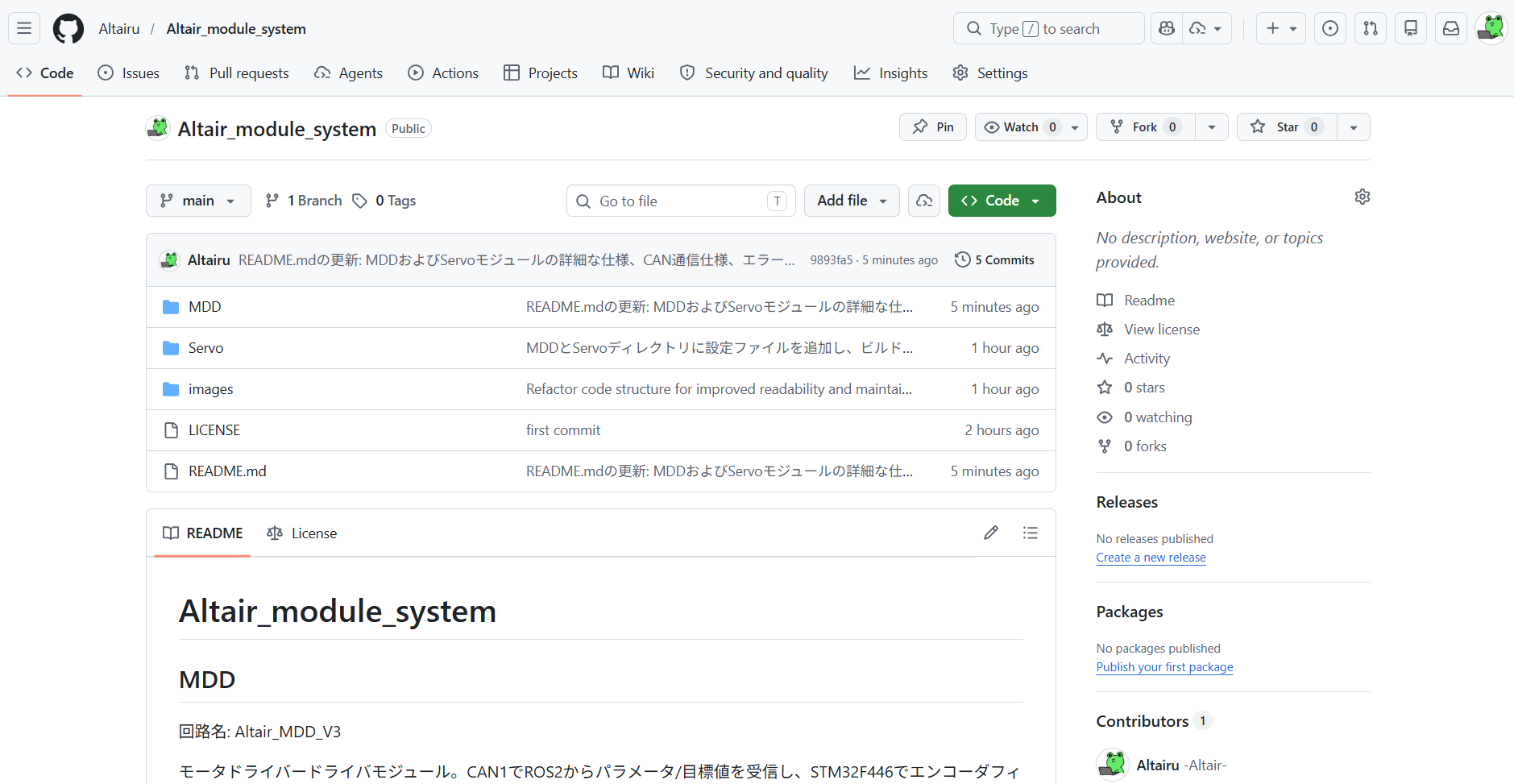

https://github.com/Altairu/Altair_module_system 上記URLより構築済みモジュールコードをダウンロードします.

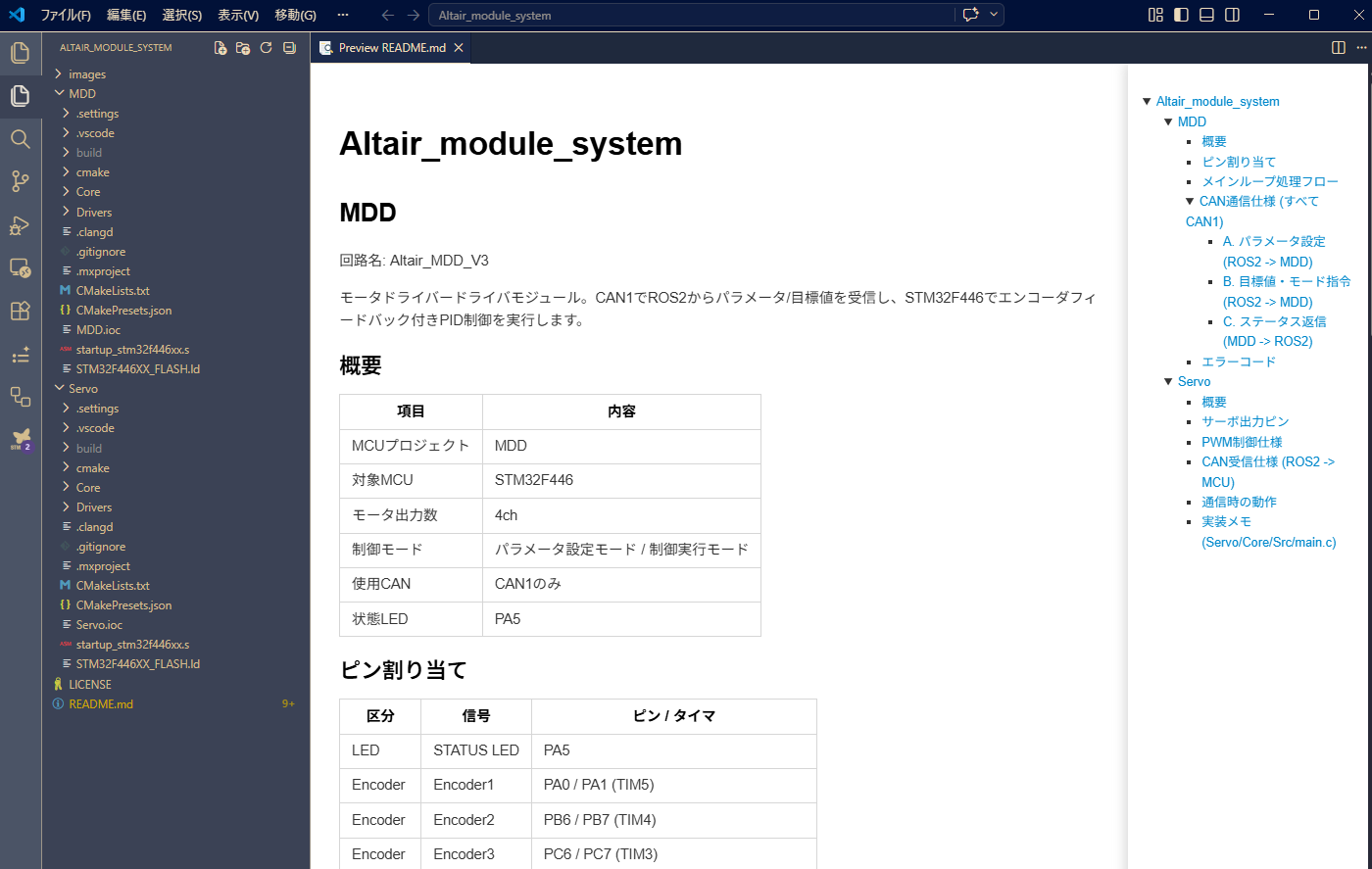

ダウンロードが完了すると中身が以下画像のようなフォルダー構造になります.(2026/4/16現在)

回路に書き込む際は各フォルダー(MDDやServo)単体でVScodeで開くほうがビルド設定などが楽です.簡単なため初心者にはお勧めです.
システム全体像
┌──────────────┐ USB-to-CAN CAN Bus 回路 (赤色のやつ)
│ ROS2 PC │◄──────────────►═══════════════════════════
│ (GUI/制御) │ ║ ║ ║
└──────────────┘ ▼ ▼ ▼
┌────────┐ ┌───────┐ ┌──────────┐
│ MDD │ │ Servo │ │ Solenoid │
│ 4ch DC │ │ 6ch │ │ 12ch │
│ Motor │ │ PWM │ │ Valve │
└────────┘ └───────┘ └──────────┘
CAN ID マップ
| CAN ID | 方向 | モジュール | 内容 |
|---|---|---|---|
0x100 |
PC → MCU | Servo | 6ch 角度指令 (6B) |
0x200–0x203 |
PC → MCU | MDD | Motor1-4 パラメータ設定 (各 8B) |
0x210 |
PC → MCU | MDD | 4ch モード設定 (4B) |
0x220 |
PC → MCU | MDD | 4ch 目標値指令 (8B) |
0x230 |
MCU → PC | MDD | ステータス返信 (8B) |
0x240 |
MCU → PC | MDD | 4ch エンコーダ角度 (8B) |
0x250 |
MCU → PC | MDD | 4ch エンコーダ回転速度 (8B) |
0x300 |
PC → MCU | Solenoid Valve | 12ch 電磁弁 ON/OFF (2B) |
Note: 各 CAN ID はモジュール側のファームウェアにハードコードされていますが、GUIツール(統合GUI・Web Controller)では Base CAN ID を変更可能です。複数の同種モジュールを使用する場合は、ファームウェア側の CAN ID も合わせて変更してください。
MDD (モータドライバードライバ)
回路名: Altair_MDD_V3
CAN1 で ROS2 からパラメータ/目標値を受信し、STM32F446 でエンコーダフィードバック付き PID 制御を実行するモータドライバモジュールです。
概要
| 項目 | 内容 |
|---|---|
| MCUプロジェクト | MDD/ |
| 対象MCU | STM32F446 |
| モータ出力数 | 4ch |
| 制御モード | パラメータ設定モード / 制御実行モード |
| 使用CAN | CAN1 のみ |
| 状態LED | PA5 |
ピン割り当て
| 区分 | 信号 | ピン / タイマ |
|---|---|---|
| LED | STATUS LED | PA5 |
| Encoder | Encoder1 | PA0 / PA1 (TIM5) |
| Encoder | Encoder2 | PB6 / PB7 (TIM4) |
| Encoder | Encoder3 | PC6 / PC7 (TIM3) |
| Encoder | Encoder4 | PB3 / PA15 (TIM2) |
| Motor | Motor1 | PB14 (TIM12 CH1), PB15 (TIM12 CH2) |
| Motor | Motor2 | PA8 (TIM1 CH1), PA9 (TIM1 CH2) |
| Motor | Motor3 | PA6 (TIM13 CH1), PA7 (TIM14 CH1) |
| Motor | Motor4 | PB8 (TIM10 CH1), PB9 (TIM11 CH1) |
| Limit SW | SW1–SW4 | PC0, PC1, PC2, PC3 |
| Serial | USART2 | TX=PA2, RX=PA3 |
| Serial | USART3 | TX=PB10, RX=PC5 |
| CAN | CAN1 | TX=PA12, RX=PA11 |
| CAN | CAN2 | TX=PB13, RX=PB12 (本仕様では未使用) |
メインループ処理フロー
- 初期化 — HAL/CubeMX 初期化後、Altair_library_for_CubeIDE を用いて MotorDriver/Encoder/CAN1 を初期化し、パラメータ設定モードで起動。
- パラメータ設定モード — CAN ID
0x200–0x203の各パラメータと CAN ID0x210のモード設定を受信。4モータ分のパラメータ設定が完了するまで、制御用目標値は受信しません。 - 制御実行モードへの遷移 — 4モータ分パラメータ設定完了で
APP_MODE_CONTROLへ移行。移行後はパラメータ設定を受信しません。変更する場合はマイコンの再起動が必要です。 - 制御実行モード — 1ms 周期でエンコーダ差分から速度/角度/位置を更新し、モード(速度/角度/位置)に応じて PID 演算して PWM へ反映。目標値は CAN ID
0x220(8B) で受信。 - ステータス返信 — 10ms 周期で CAN ID
0x230を常時送信(パラメータ設定/制御実行の状態に関わらず)。 - LED 制御 — パラメータ設定完了後(制御実行モード)に ON。
CAN 通信仕様 (すべて CAN1, 1 Mbps)
A. パラメータ設定 (PC → MDD)
CAN ID: Motor1=0x200, Motor2=0x201, Motor3=0x202, Motor4=0x203
Payload: 8B (little-endian int16)
| バイト | 内容 |
|---|---|
| Byte0-1 | P ゲイン ×1000 |
| Byte2-3 | I ゲイン ×1000 |
| Byte4-5 | D ゲイン ×1000 |
| Byte6-7 | 車輪径/出力方向 |
Byte6-7 の解釈:
- 絶対値 = 車輪径 [mm]
- 符号: 正=通常方向, 負=反転方向
- 例: 0x0064 (100) → 車輪径 100mm, 通常方向 / 0xFF9C (-100) → 車輪径 100mm, 反転方向
CAN ID 0x210 (モード設定): Payload 4B — Byte0–3 が M1–M4 のモード値 (0=速度, 1=角度, 2=位置)
B. 目標値指令 (PC → MDD)
制御実行モードでのみ有効。
CAN ID 0x220: Payload 8B (little-endian int16)
| バイト | 内容 |
|---|---|
| Byte0-1 | M1 目標 ×10 |
| Byte2-3 | M2 目標 ×10 |
| Byte4-5 | M3 目標 ×10 |
| Byte6-7 | M4 目標 ×10 |
スケール: 速度モード=rps×10, 角度モード=deg×10, 位置モード=mm×10
C. ステータス返信 (MDD → PC)
CAN ID 0x230: Payload 6B(常時送信)
| バイト | 内容 |
|---|---|
| Byte0–3 | Limit SW1–SW4 |
| Byte4 | エラーコード |
| Byte5 | システム状態 (0=パラメータ設定, 1=制御実行) |
エラーコード
| 値 | 名称 | 内容 |
|---|---|---|
0x00 |
NORMAL | 正常 |
0x01 |
INIT_TIMEOUT | 初期化タイムアウト |
0x02 |
CAN_RX_TIMEOUT | 一定時間 CAN 受信なし |
0x04 |
CAN_TX_FAIL | フィードバック送信失敗 |
エラーコードはビットフラグで、同時に複数立つ場合があります。
D. エンコーダデータ送信 (MDD → PC)
モード(パラメータ設定/制御実行)に関わらず常時送信されます(10ms 周期)。
CAN ID 0x240 (角度): Payload 8B
| バイト | 内容 |
|---|---|
| Byte0–1 | M1 角度 (int16_t, little-endian, 単位: 0.1 deg) |
| Byte2–3 | M2 角度 |
| Byte4–5 | M3 角度 |
| Byte6–7 | M4 角度 |
例: 0x04D2 (1234) → 123.4 deg
CAN ID 0x250 (回転速度): Payload 8B
| バイト | 内容 |
|---|---|
| Byte0–1 | M1 回転速度 (int16_t, little-endian, 単位: 0.01 rps) |
| Byte2–3 | M2 回転速度 |
| Byte4–5 | M3 回転速度 |
| Byte6–7 | M4 回転速度 |
例: 0x007B (123) → 1.23 rps
Servo (サーボモータ)
回路名: ALTAIR_SERVO_MODULE_V6
ROS2 PC から USB-to-CAN を介して目標角度を送信し、STM32 が 6ch のサーボ PWM を生成するモジュールです。
概要
| 項目 | 内容 |
|---|---|
| MCUプロジェクト | Servo/ |
| 対象MCU | STM32F446 |
| サーボ出力数 | 6ch |
| 使用CAN | CAN1 (受信) |
| 搭載CANポート | 2 系統 |
| 状態LED | PA5 |

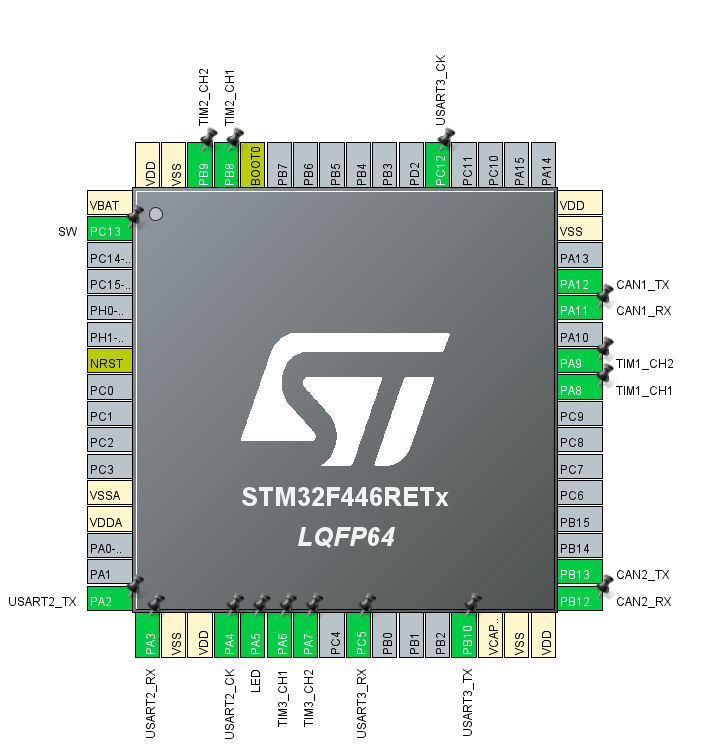

サーボ出力ピン
PIN 設定

| サーボ | ピン | タイマ |
|---|---|---|
| Servo1 | PA6 | TIM3 CH1 |
| Servo2 | PA7 | TIM3 CH2 |
| Servo3 | PA8 | TIM1 CH1 |
| Servo4 | PA9 | TIM1 CH2 |
| Servo5 | PB8 | TIM2 CH1 |
| Servo6 | PB9 | TIM2 CH2 |
PWM 制御仕様
| 項目 | 値 |
|---|---|
| 制御周期 | 20ms (50Hz) |
| パルス幅範囲 | 0.5ms ~ 2.5ms |
| 角度入力範囲 | 0 ~ 180 度 |
| 角度-パルス幅変換 | pulse_us = 500 + (2000 × angle_deg / 180) |
CAN 受信仕様 (PC → MCU)
| 項目 | 値 |
|---|---|
| 使用CAN | CAN1 |
| CAN ID | 0x100 (標準ID) |
| DLC | 6 |
Payload (6B): Byte0–Byte5 = Servo1–Servo6 角度 [0..180]
注記: - Byte 値が 180 を超える場合は MCU 側で 180 にクリップ - 受信ノイズ対策として各軸にデッドバンド 2deg を適用 - 同一候補値が 3 回連続したときのみ目標値へ反映
通信時の動作
| 条件 | 動作 |
|---|---|
| CAN フレーム受信時 | LED(PA5) を ON |
| 200ms 以上無受信時 | LED(PA5) を OFF |
| 通信途絶時 | 最後の反映済み目標角度を保持して出力継続 |
| 起動直後 | 全軸 90deg で PWM 開始 |
Solenoid Valve (電磁弁)
回路名: ALTAIR_SOLENOID_VALVE_MODULE
ROS2 PC から USB-to-CAN を介して ON/OFF 指令を送信し、STM32 が最大 12 個の電磁弁(ソレノイドバルブ)を駆動するモジュールです。
概要

| 項目 | 内容 |
|---|---|
| MCUプロジェクト | solenoid_valve/ |
| 対象MCU | STM32F446 |
| 出力数 | 12ch (GPIO) |
| 使用CAN | CAN1 (受信) |
| CAN ID | 0x300 (標準ID) |
| 状態LED | PA5 |
出力ピン割り当て
| 電磁弁 | ピン |
|---|---|
| Valve 1 | PA0 |
| Valve 2 | PA1 |
| Valve 3 | PA6 |
| Valve 4 | PA7 |
| Valve 5 | PA8 |
| Valve 6 | PA9 |
| Valve 7 | PA15 |
| Valve 8 | PB3 |
| Valve 9 | PB6 |
| Valve 10 | PB7 |
| Valve 11 | PB8 |
| Valve 12 | PB9 |
CAN 受信仕様 (PC → MCU)
| 項目 | 値 |
|---|---|
| 使用CAN | CAN1 |
| CAN ID | 0x300 (標準ID) |
| DLC | 2 以上 |
Payload (2B): 12 個の電磁弁の ON/OFF をビットで割り当て
- Byte0 (Valve 1–8):
- bit0: Valve 1 (PA0) ~ bit7: Valve 8 (PB3)
- Byte1 (Valve 9–12):
- bit0: Valve 9 (PB6) ~ bit3: Valve 12 (PB9)
- bit4-7: 未使用
通信時の動作
| 条件 | 動作 |
|---|---|
0x300 受信時 |
ビット状態に従い GPIO 出力を設定、LED ON |
| 200ms 以上無受信時 | LED OFF(ピン出力状態は保持) |
GUIツール一覧
Altair Module System では、用途に応じて 4 種類 の制御ツールを用意しています。
| ツール | 環境 | 対応モジュール | 特徴 |
|---|---|---|---|
| モジュール個別 GUI | Python (Ubuntu/Windows) | 各 1 種類 | シンプル。単一モジュールのテストに最適 |
| 統合 GUI (Unified/Advanced) | Python (Ubuntu/Windows) | MDD + Servo + Solenoid | タブ切替で全モジュール一括操作 |
| Altair Web Controller | ブラウザ (Chrome/Edge) | MDD + Servo + Solenoid | インストール不要。動的モジュール追加、Blockly 自動化、ゲームコントローラー対応 |
| altair_framework | ROS2 | MDD + Servo + Solenoid | ロボット側のプログラムを完全に固定したまま、操縦者PC側でモジュール構成の動的変更やプロファイルの瞬時切り替え、PS5コントローラー連携、およびPython/Blocklyによる自律動作プログラムの動的起動とリアルタイムデバッグをサポート |
1. モジュール個別 GUI (Python)
各モジュールのディレクトリに、UbuntuとWindows用のGUIスクリプトが用意されています。単一モジュールの動作テストに最適です。
| モジュール | Ubuntu | Windows | ディレクトリ |
|---|---|---|---|
| MDD | mdd_gui_ubuntu.py |
mdd_gui_win.py |
MDD/ |
| Servo | servo_gui_ubuntu.py |
servo_gui_win.py |
Servo/ |
| Solenoid Valve | solenoid_valve_gui_ubuntu.py |
solenoid_valve_gui_win.py |
solenoid_valve/ |
依存環境の準備
Ubuntu:
sudo apt install python3-tk
pip install python-can
Windows:
pip install python-can pyserial
使用する CAN インターフェースに応じたドライバ(PCAN ドライバ等)をあらかじめインストールしてください。
slcan(COM ポート経由の CAN アダプタ)を使用する場合はpyserialが必須です。
使い方
# Ubuntu の例 (MDD)
cd MDD
python3 mdd_gui_ubuntu.py
# Windows の例 (Solenoid Valve)
cd solenoid_valve
python solenoid_valve_gui_win.py
- 接続: CAN インターフェース・チャネル・ビットレートを指定して接続
- 操作: 各モジュール固有の制御 UI で操作
- MDD: PID パラメータ設定 → 制御実行モード → スライダーで目標値送信
- Servo: スライダーで 0–180 度の角度を設定、単発/周期送信
- Solenoid Valve: チェックボックスで 12ch の ON/OFF を設定、単発/周期送信
2. 統合 GUI (Altair Unified GUI — Python)
MDD・Servo・Solenoid Valve の 3 モジュールを 1 つの画面でタブ切り替え して操作できる統合ツールです。1 回の CAN 接続操作で、すべてのモジュールの送信テストを一括して行えます。
| スクリプト | 対応OS | デフォルト設定 |
|---|---|---|
Altair_module_system_Ubuntu.py |
Ubuntu | socketcan / can0 |
Altair_module_system_win.py |
Windows | slcan / COM3 |
Altair_module_system_advanced_Ubuntu.py |
Ubuntu (拡張版) | socketcan / can0 |
特徴
- タブ切り替え: MDD / Servo / Solenoid Valve の各画面をシームレスに切り替え
- 独立周期送信: MDD・Servo は 10ms 周期、Solenoid Valve は 100ms 周期(それぞれ独立して ON/OFF 可能)
- 共有ログ: 全モジュールの送受信ログを画面下部で一元管理
- 拡張版 (Advanced): 動的モジュール追加、可変 CAN ID、マクロ・トリガー制御に対応
使い方
Ubuntu:
pip install python-can
python3 Altair_module_system_Ubuntu.py
Windows:
pip install python-can pyserial
python Altair_module_system_win.py
接続後、Interface / Channel / Bitrate を指定して「接続」ボタンを押してください。
3. Altair Web Controller
別リポジトリ: Altair_module_system_control
Altair Module System の各モジュールを Windows 11 上の軽量ネイティブアプリケーションとして制御するための統合制御システムです。 Node.js や npm、ROS2 環境を必要とせず、Rust と Tauri v2 によってコンパイルされた単一の実行ファイル altair_module_system_control.exe で最新の Ethernet-CAN 変換基板および USB-to-CAN アダプタによる 100Hz 制御や、Blockly / Python による自動制御プログラムの実行が可能です。
4. altair_framework(ROS2パッケージ)
Altair Framework (altair_framework)
CANバス(1 Mbps)で統一されたアクチュエータ制御モジュール群「Altair Module System」を、ROS2およびブラウザ(PC/スマホ)からシームレスに一括制御・管理するための統合ROS2パッケージです。
ロボット側のプログラムを完全に固定したまま、操縦者PC側でモジュール構成の動的変更やプロファイルの瞬時切り替え、PS5コントローラー連携、およびPython/Blocklyによる自律動作プログラムの動的起動とリアルタイムデバッ
ディレクトリとドキュメントの配置
本リポジトリは、以下のマルチパッケージ構造で構成されています。詳細なドキュメントは GitHub Wiki をご参照ください。
altair_framework/
├── README.md
├── build.sh / colconビルド用スクリプト
├── run_nuc.sh / NUCロボット側の起動スクリプト
├── run_operator.sh / 操縦PC側の起動スクリプト
│
├── altair_interfaces/ / カスタムメッセージとサービス定義
├── altair_can_bridge/ / NUC側SocketCANブリッジ
├── altair_core/ / 操縦PC側システム制御とプログラムランナー
├── altair_web_server/ / FastAPIサーバーとWebUI
├── user_behaviors/ / 自律動作プログラムの配置場所
└── docs/ / ローカルドキュメント(Wiki の事前ステージング用)
前提条件と導入手順
本パッケージは、Ubuntu 22.04 + ROS2 Humble 環境での動作を確認しています。
依存パッケージのインストール
物理CANフレームをROS2上で扱うための標準パッケージ can_msgs / ビルドツールをインストールします。
sudo apt update
sudo apt install ros-humble-can-msgs python3-colcon-common-extensions
Python依存ライブラリのインストール
FastAPIサーバーの稼働に必要なライブラリをインストールします。
pip install fastapi uvicorn websockets
リポジトリのビルド
ワークスペースのトップでビルドスクリプトを実行します。
# 実行権限の付与
chmod +x build.sh run_nuc.sh run_operator.sh
chmod +x altair_can_bridge/scripts/setup_slcan.sh
# ビルドの実行
./build.sh
# キャッシュをクリーンして再ビルド
./build.sh --clean
別PCやUbuntu間でワークスペースを移動した直後は、古いCMakeキャッシュとの不整合を避けるため ./build.sh --clean を推奨します。
起動と運用コマンド
NUCロボット側
物理接続されているPCで実行します。USB-to-CAN / CANable 2の自動探索 / SocketCAN can0 インターフェースの1 Mbpsでの自動起動 / ブリッジノードの立ち上げを一括で行います。
./run_nuc.sh
操縦PC側
WiFi経由で操作するPCで実行します。モジュールマネージャー / 動作プログラムランナー / WebUIサーバーノードを一括で起動します。Ctrl+Cを押すとバックグラウンドノードも同時に終了します。
./run_operator.sh
起動後、同一WiFiネットワーク内のPCやスマートフォンのブラウザから、以下のURLにアクセスします。
* URL: http://<NUCのIPアドレス>:8000/
WebUIの機能
- Dashboard: drive_mdd / arm_servo / valve_controller のモジュールカードが動的に生成され、スライダーやトグルボタンで低遅延の直接操作が可能です。リミットスイッチの状態やエンコーダ実測データもリアルタイムで描画します。
- Profiles:
profiles/hoge.jsonなどのモジュール構成をワンクリックで切り替えます。JSONファイルとしてローカルにエクスポート / インポートが可能です。 - Controller: スマートフォンやPCにBluetooth接続されたPS5コントローラーなどを自動検出し、アナログ軸やボタンへの割り当てを設定します。
- Programs:
user_behaviors/ディレクトリ内の任意の Python スクリプトを WebUI から動的に選択・起動・停止できます。新規作成したプログラムファイルはディレクトリに追加するだけで自動検出され、ドロップダウンメニューに表示されます。スクリプト内のprint()やエラー出力もリアルタイムでストリーミングされます。 - Automation: Google Blockly を用いて、ブラウザ上でブロックを組み合わせて自動化マクロを作成して実行します。差動二輪やメカナムやオムニなどのロボット運動学制御もサポートしています。
Note
著者:Shion Noguchi
